铠装式热电偶
联系我们：199-7669-5593
说出您的需求，扫码加微信
产品简介

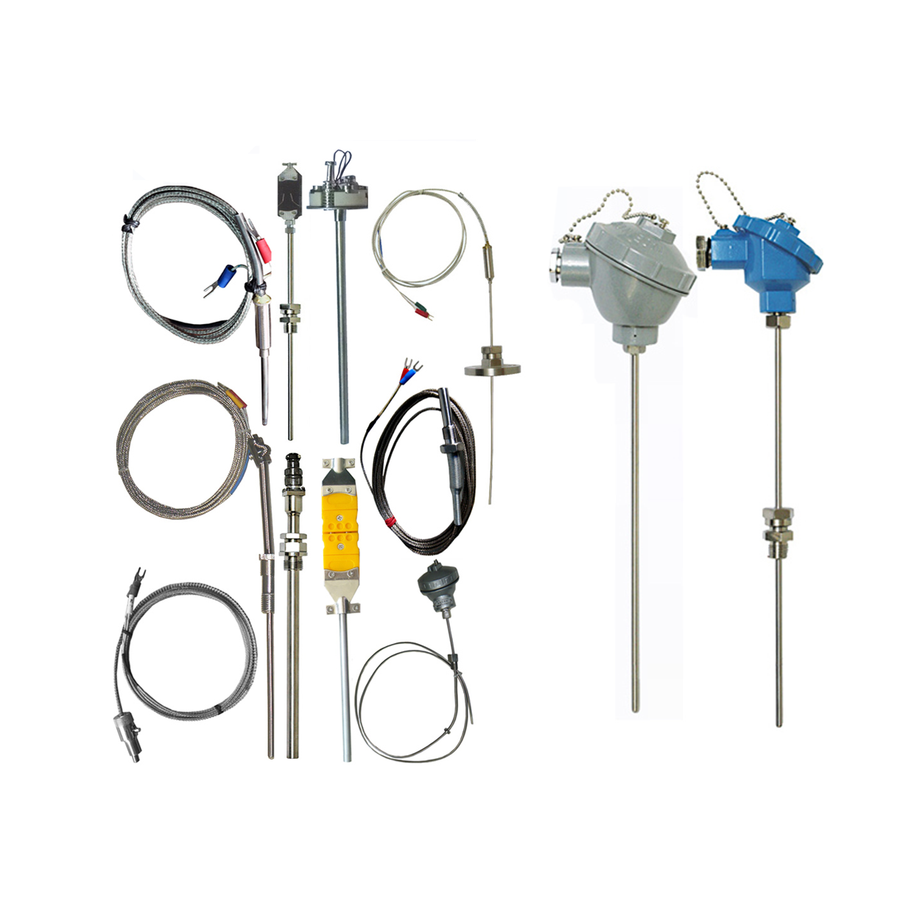

铠装式热电偶具有测量温度范围大、反应速度快，动态误差小、可弯曲安装，机械强度高，耐压性能好等特点。铠装式热电偶一般可以测量0～1300℃范围内的气体、液体和蒸汽及固体表面或内部温度。
作为新一代的温度传感器，它可广泛用于冶金、石油、化工、电力、轻工、纺织、食品、国防及科研等各部门。
铠装式热电偶可以配套数字仪表、记录调节仪表、PLC、数据选型时应注明，固定形式、接线盒形式、保护管材质、直径、长度或插入长度，测温范围等参数
热电偶工作原理
将两种不的金属导体焊接在一起，形成闭合回路，如在焊接端加热产生温度差，则在回路中就会产生热电动势，这种现象被称为赛贝克效应。如果将另一端（视为参考端）温度保持不变（一般为0℃），那么回路的热电动势则变成测量端温度的单值函数。这种以测量热电动势的方法来测量温度的元件，即两种成对的金属导体就被称为热电偶。
注意：热电偶产生的热电势只与热电极材料及其两端温差有关，而与热电极长度及直径等无关。
主要技术参数
◇ 常温绝缘电阻
铠装热电偶在常温（25±10℃）湿度不大于80%RH环境下，试验电压500±50VDC，电极与外套管之间绝缘电阻不小于1000MΩm 。
◇热电偶元件测量形式
代号 | 形式 | 结构 | 结构特点 | 铠装套管外径 | |
单支式 | 双支式 | ||||
1 | 露端式 |
| 元件从保护管内伸出。特点：反应速度快，适合测量如发动机排气温度，但机械强度相对其它测量结构要差。 | Ø1～Ø8 | Ø3～Ø8 |
2 | 接壳式 |
| 元件与保护管顶端接触。特点：反应速度快，不适于有干扰的场合。 | Ø.5～Ø8 | Ø3～Ø8 |
3 | 绝缘式 |
| 元件与保护管顶端不接触。特点：反应速度较接壳式慢，但使用奉命长，抗干扰能力较强。 | Ø1～Ø8 | Ø3～Ø8 |
◇热电偶测温范围及允差
热偶品种 | 分度号 | I级 | II级 | ||
测温范围 | 允差℃ | 测温范围 | 允差℃ | ||
镍铬-镍硅 | K | -40～375℃ | ±1.5℃ | -40～333℃ | ±2.5℃ |
375～1000℃ | ±0.4%t | 333～1200℃ | ±0.75%t | ||
铂铑13-铂 | S | 0～1000℃ | ±1℃ | 0～600℃ | ±1.5 |
1100～1600℃ | ±[1+0.003 (t-1100)] ℃ | 600～1600℃ | ±0.25%t | ||
铂铑10-铂 | R | 0～1000℃ | ±1℃ | 0～600℃ | ±1.5 |
1100～1600℃ | ±[1+0.003(t-1100)] ℃ | 600～1600℃ | t±0.25% | ||
镍铬-康铜 | E | -40～375℃ | ±1.5℃ | -40～333℃ | ±2.5℃ |
375～800℃ | ±0.4%t | 333～900℃ | ±0.75%t | ||
镍铬硅-镍硅镁 | N | -40～375℃ | ±1.5℃ | -40～333℃ | ±2.5℃ |
375～1000℃ | ±0.4%t | 333～1200℃ | ±0.75%t | ||
铜-康铜 | T | -40～125℃ | ±0.5℃ | -40～133℃ | ±1℃ |
125～250℃ | ±0.4%t | 133～350℃ | ±0.75%t | ||
铁-康铜 | J | -40～375℃ | ±1.5℃ | -40～333℃ | ±2.5℃ |
375～750℃ | ±0.4%t | 333～750℃ | ±0.75%t | ||
铂铑30-铂铑 | B | 无此项 | 600～1700℃ | ±0.25%t | |
◇ 热电偶保护管材质及常用温度范围
材质 | 组成 | 常用温度 | 特性 |
321 | 1Cr18Ni9Ti | -200～800℃ | 具有高温耐腐蚀性，一般作耐热钢使用 |
304 | 0Cr18Ni9 | -200～800℃ | 低碳含量，具有良好耐晶间腐蚀性，通常作为一般耐热钢使用 |
304L | 00Cr19Ni10 | -200～800℃ | |
316 | 0Cr17Ni12Mo2 | -200～750℃ | 低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用 |
316L | 00Cr18Ni14Mo2 | -200～750℃ | 超低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用 |
310S | 0Cr25Ni20 | -200～1000℃ | 具有高温抗氧化性，耐腐蚀型通常作为热钢使用 |
GH3030 | 0～1100℃ | 镍基高温合金钢，具有优良抗氧化性，耐腐蚀型，通常作为耐热钢使用 | |
石英 | Si02 | 0～1000℃ | 耐热冲击好，但强度低；耐酸性好，耐碱好差，在氢气及还原性气体中气密性差 |
选型表
铠装热电偶选型表 | ||||||||
WR口K◇-口口口口 | 说明 | |||||||
WR | 热电偶 | |||||||
口 | N=K型 P=S型 M=N型 C=T型 F=J型 E=E型 | 热电偶类型 | ||||||
K | 铠装式 | |||||||
◇ | 1=单支（默认，可省略） 2=双支 | 偶丝对数 | ||||||
口 | 安装固定形式 | 1、如无说明，保护管内均为单支铠装芯。 2、如选用螺纹固定，请注明螺纹接口形式。具体参见卡套螺纹接口。 3、注明保护管总长和插入深度。 4、对于特殊要求的产品，以订货协议为准。 | ||||||
1 | 无固定装置 | |||||||
2 | 固定卡套螺纹 | |||||||
3 | 活动卡套螺纹 | |||||||
4 | 固定卡套法兰 | |||||||
5 | 活动卡套法兰 | |||||||
口 | 接线盒形式 | |||||||
0 | 简易式 | |||||||
2 | 防溅式 | |||||||
3 | 防水式 | |||||||
6 | 圆接插式 | |||||||
7 | 扁接插式 | |||||||
8 | 手柄式 | |||||||
9 | 补偿导线式 | |||||||
口 | 工作端形式 | |||||||
1 | 露端式 | |||||||
2 | 接壳式 | |||||||
3 | 绝缘式 | |||||||
WR | N | K | 2 | 3 | 3 | 1 | ||
选型时应注明型号、热电偶分度号、精度等级，默认为II级，安装固定形式、接线盒形式、保护管材质、直径、长度或插入长度，测温范围，如有特殊要求请注明。 选型举例：铠装热电偶，K型II级，固定卡套螺纹，防水接线盒，保护管为SUS321，直径 Ø4 插入长度350m，温度范围：0～800℃ 型号为：WRNK-331，K，II级，SUS321，Ø4，L×I=500×350（0～800℃） | ||||||||
