◇ 常温绝缘电阻
热电偶在常温（25±10℃）湿度不大于80%RH环境下，试验电压500±50VDC，电极与外套管之间绝缘电阻不小于1000MΩ。
◇ 热电偶测温范围及允差
热偶品种 | 分度号 | I级 | II级 |
测温范围 | 允差℃ | 测温范围 | 允差℃ |
镍铬-镍硅 | K | -40～375℃ | ±1.5℃ | -40～333℃ | ±2.5℃ |
375～1000℃ | ±0.4%t | 333～1200℃ | ±0.75%t |
铂铑13-铂 | S | 0～1000℃ | ±1℃ | 0～600℃ | ±1.5 |
1100～1600℃ | ±[1+0.003 (t-1100)] ℃ | 600～1600℃ | ±0.25%t |
铂铑10-铂 | R | 0～1000℃ | ±1℃ | 0～600℃ | ±1.5 |
1100～1600℃ | ±[1+0.003(t-1100)] ℃ | 600～1600℃ | t±0.25% |
镍铬-康铜 | E | -40～375℃ | ±1.5℃ | -40～333℃ | ±2.5℃ |
375～800℃ | ±0.4%t | 333～900℃ | ±0.75%t |
镍铬硅-镍硅镁 | N | -40～375℃ | ±1.5℃ | -40～333℃ | ±2.5℃ |
375～1000℃ | ±0.4%t | 333～1200℃ | ±0.75%t |
铜-康铜 | T | -40～125℃ | ±0.5℃ | -40～133℃ | ±1℃ |
125～250℃ | ±0.4%t | 133～350℃ | ±0.75%t |
铁-康铜 | J | -40～375℃ | ±1.5℃ | -40～333℃ | ±2.5℃ |
375～750℃ | ±0.4%t | 333～750℃ | ±0.75%t |
铂铑30-铂铑 | B | 无此项 |
| 600～1700℃ | ±0.25%t |
◇ 热电偶保护管材质及常用温度范围
材质 | 组成 | 常用温度 | 特性 |
321 | 1Cr18Ni9Ti | -200～800℃ | 具有高温耐腐蚀性，一般作耐热钢使用 |
304 | 0Cr18Ni9 | -200～800℃ | 低碳含量，具有良好耐晶间腐蚀性，通常作为一般耐热钢使用 |
304L | 00Cr19Ni10 | -200～800℃ |
316 | 0Cr17Ni12Mo2 | -200～750℃ | 低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用 |
316L | 00Cr18Ni14Mo2 | -200～750℃ | 超低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用 |
310S | 0Cr25Ni20 | -200～1000℃ | 具有高温抗氧化性，耐腐蚀型通常作为热钢使用 |
GH3030 |
| 0～1100℃ | 镍基高温合金钢，具有优良抗氧化性，耐腐蚀型，常作为耐热钢使用 |
石英 | Si02 | 0～1000℃ | 耐热冲击好，但强度低；耐酸性好，耐碱好差，在氢气及还原性气体中气密性差 |
高铝质瓷管 | AI2O3 | 0～1400℃ | AL2O3纯度越高，其高温强度、电绝缘性、耐磨性能越好，在氧化性或还原性气氛中，也可用到很高的温度 |
刚玉质瓷管 | AI2O3 | 0～1600℃ |
☆ 固定法兰参数说明 | 固定法兰外形示意图 |
代号 | D | D1 | D2 | D3 | d |
|
F1 | 95 | 65 | 45 | 12或16 | 14 |
F2 | 105 | 75 | 55 | 12或16 | 14 |
F3 | 115 | 85 | 65 | 12或16 | 14 |
符号说明 | D：固定法兰直径 D3：保护管直径 |
D1：定位孔同心圆直径 |
d：定位孔直径(数量为4个) |
☆常用产品型号说明
产品型号 | 结构与安装形式 | 接线盒 | 管径 | 备注说明 | 产品外形示意图 |
WRN WRN2
WRC WRC2
WRE WRE2

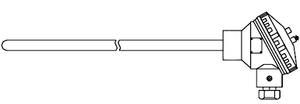

| -120 | 无固定装置直插式 | 防喷式 | 16mm | 适用于常压 |
|
-121 | 无固定装置直插式 | 防喷式 | 20mm |
-130 | 无固定装置直插式 | 防水式 | 16mm |
-131 | 无固定装置直插式 | 防水式 | 20mm |

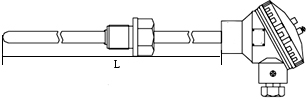

-220 | 固定螺纹 | 防喷式 | 16mm | M27×2 M33×2 G3/4 G1 其它请注明 公称压力10MPa |  |
-221 | 固定螺纹 | 防喷式 | 20mm |
-230 | 固定螺纹 | 防水式 | 16mm |
-231 | 固定螺纹 | 防水式 | 20mm |

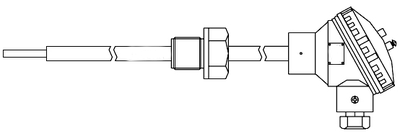

-220S | 固定螺纹(变径) | 防喷式 | 16+6 |
|
-221S | 固定螺纹(变径) | 防喷式 | 20+8 |
-230S | 固定螺纹(变径) | 防水式 | 16+6 |
-231S | 固定螺纹(变径) | 防水式 | 20+8 |

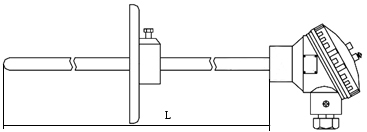

-320 | 活动法兰固定 | 防喷式 | 16mm | 法兰直径(mm) Ø70 适用于常压 |
|
-321 | 活动法兰固定 | 防喷式 | 20mm |
-330 | 活动法兰固定 | 防水式 | 16mm |
-331 | 活动法兰固定 | 防水式 | 20mm |

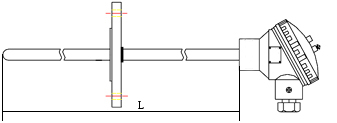

-420 | 固定法兰固定 | 防喷式 | 16mm | 法兰直径(mm) Ø95、Ø105、Ø115三种规格 公称压力6.4MPa |
|
-421 | 固定法兰固定 | 防喷式 | 20mm |
-430 | 固定法兰固定 | 防水式 | 16mm |
-431 | 固定法兰固定 | 防水式 | 20mm |
-420S | 固定法兰(变径) | 防喷式 | 16+6 |
|
-421S | 固定法兰(变径) | 防喷式 | 20+8 |
-430S | 固定法兰(变径) | 防水式 | 16+6 |
-431S | 固定法兰(变径) | 防水式 | 20+8 |
-620 | 直角弯头 | 防喷式 | 16mm |
| 说明见下图
|
-630 | 直角弯头 | 防水式 | 16mm |

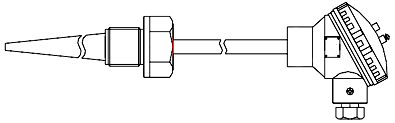

-620 | 固定螺纹锥形管 | 防喷式 | M33×2 | 公称压力30MPa 流速＜80m/s |
|
-621 | 固定螺纹锥形管 | 防喷式 | M27×2 |
-630 | 固定螺纹锥形管 | 防水式 | M33×2 |
-631 | 固定螺纹锥形管 | 防水式 | M27×2 |
