无线防爆温湿度传感器
联系我们：199-7669-5593
说出您的需求，扫码加微信
一、用途
变送器适用于0区、1区、2区和20区、21区、22区，ⅡC类，T6组爆炸性环境、ⅢC类爆炸性粉尘、气体、气体+粉尘环境作为温湿度测量之用。
二、技术指标
变送器 | 温度 þ | 湿度 þ | |
工作电源 | 24VDC | ||
环境温度 | -40-60℃ | ||
温度准确度 | ≤±0.5℃ | ||
湿度准确度 | ±3%RH@（30-80%RH，25℃） | ||
测量范围 | 0~100℃ þ | -40~80℃ ¨ | |
湿度范围 | 0-100%RH | ||
变送输出 | 0~5V ¨ | 0-10V ¨ | |
4-20mA þ | |||

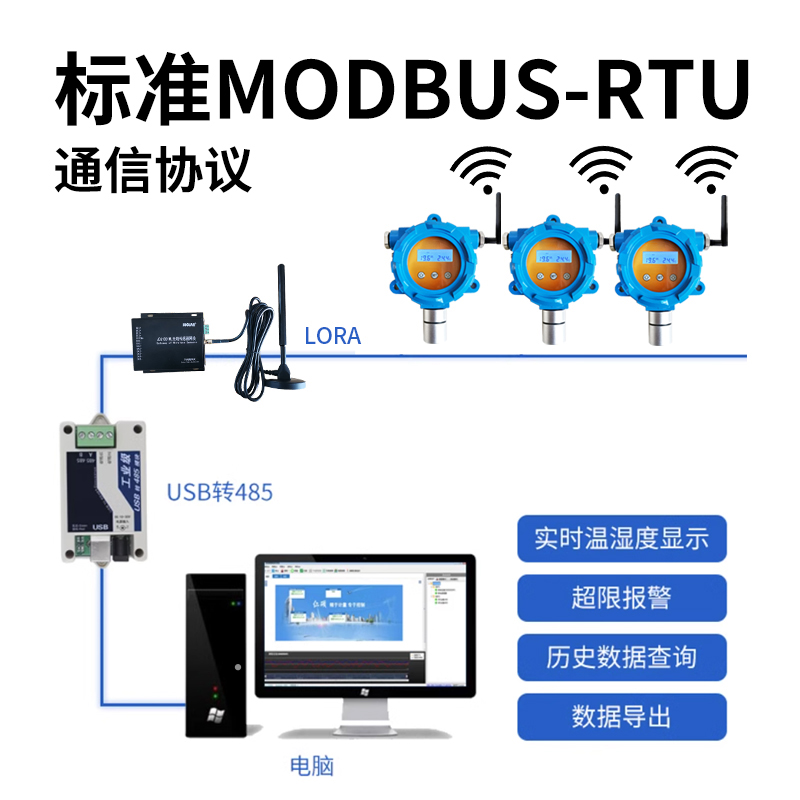

通讯输出 | RS485 ¨ | RS232 ¨ | |
本机显示 | LCD | ||
结构形式 | 一体式 | ||
工作电流 | ≤50mA | ||
安装方式 | 壁挂式安装 | ||

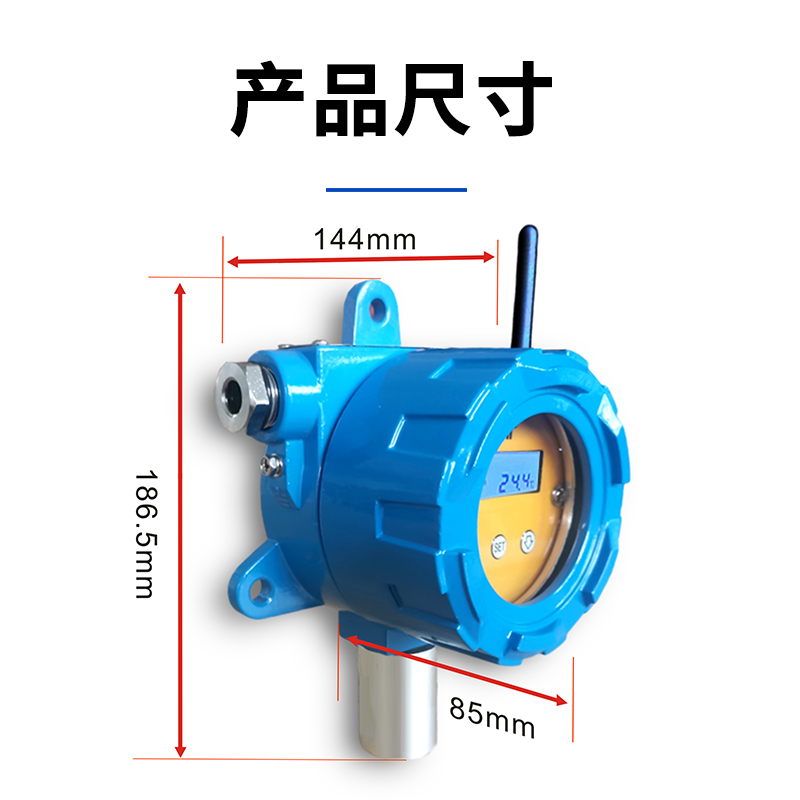

外壳 | 铝合金 蓝色 | 186.5*144mm | |
防爆级别 | Ex ia ⅡC T6 Ga；Ex db ⅡC T6 Gb；Ex tb ⅢC T80℃ Db | ||
防护级别 | IP66 | ||
本安参数 | 电源端本安参数：Ui:24V，Ii:93mA，Pi:0.56W，Ci:0μF，Li:0mH 通讯端本安参数：Ui:10V，Ii:100mA，Pi:0.25W，Ci:0μF，Li:0mH | ||
控制输出 | 无源干接点AC220 3A | ||
三、产品接线说明：
①、接线端子说明（以定制参数为准）：
VCC: 工作电源+
GND: 工作电源-
A/H: RS485A+/湿度输出%RH
B/T: RS485B-/温度输出℃
②、“变送输出”接线说明：
（RH）：湿度信号输出%RH
（RT）：温度信号输出℃
（VCC）：工作电源+
（GND）：工作电源-
③、“RS485”接线颜色说明：
黄线（RH）：RS485A+
蓝线（RT）：RS485B-
红线（VCC）：工作电源+
绿线（GND）：工作电源-
④、“6线”接线颜色说明（2种输出方式）：
黄线：湿度信号输出“+”
蓝线：温度信号输出“+”
白线：A/TXD:数据发送端（232通讯时连接电脑的串口2针,485通讯时接通讯信号A）
绿线：B/RXD:数据接收端（232通讯时连接电脑的串口3针,485通讯时接通讯信号B）
红线：VCC工作电源+
黑线：GND工作电源- （232通讯时连接电脑的串口5针，模拟量信号输出时为信号公共“-”端）
