ZG100TTZ 探针式温度传感器

ZG100TTZ 探针式温度传感器采用具有针状结构的不锈钢外壳封装,使传感器头部具有较强的硬度和尖锐性,这样温度探头可以很容易的刺入物体内部,以便测量物体内部温度

联系我们:199-7669-5593

说出您的需求,扫码加微信

产品概述

ZG100TTZ 探针式温度传感器采用具有针状结构的不锈钢外壳封装,使传感器头部具有较强的硬度和尖锐性,这样温度探头可以很容易的刺入物体内部,以便测量物体内部温度。


应用领域

ZG100TTZ 探针式温度传感器广泛应用于粮食、食品、土壤、木材、实验室等测温场所。


产品外形结构

如下所示:

产品型号

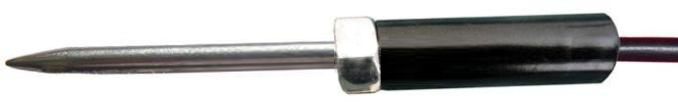

产品外形图

产品外形结构图

ZG100TTZA


                                       A直插式


ZG100TTZB


                                       B手柄式


铂热电阻:Pt100、Pt500、Pt1000(铂热电阻一般在探针末端 5mm 处)
测温范围:(-50~250)℃
精度等级:

A 级±(0.15+0.002|t|)℃B 级±(0.30+0.005|t|)℃注:|t|为实测温度的绝对值。

K 型热电偶:0-400℃
精度等级:II 级
数字温度传感器:DS18B20(-55-125℃)
精度:±0.5 ℃(-10℃~+85℃)
公做压力:常压








探针式温度传感器选型

ZG100TTZ


铂热电阻


A=直插式     B=手柄式       C=用户指定手柄样式

探头类型

P0=Pt100   1=Pt1000   P5=Pt500   K=K偶    D=DS18B20(-55-125℃)   9=指定

传感器类型


T口

0=0~80   1=-50~100   2=-50~150   3=-50~200              9=指定

温度范围(℃)

A=A级      B=B级    热电偶、数字温度传感器此项省略

传感器精度

C口

1=SUS321(默认)   4=SUS304    6=SUS316                    9=指定

保护管材质

D口

4=4   5=5   6=6   7=7   8=8    9=指定

保护管直径

G口

50=50   60=60    80=80   100=100   150=150                  9指定

保护管长度(mm)

L口

1=100   2=200 3=300   5=500   10=1000   30=3000    50=5000   9=指定

引线长度(mm)

X口

2=两线制   3=三线制   4=四线制    热电偶两线、数字温度传感器三线

引出线采用线制

1=聚氯乙烯PVC(-20~80℃)   分有屏蔽层和无屏蔽层两种

2=硅橡胶     (-60~150℃)   无屏蔽层

3=四氟绕包   (-50~250℃)   有屏蔽层

4=热电偶专用配线        9=指定

引线材质

0=无屏蔽层(默认) 1=有屏蔽层

是否配屏蔽层

0=无     1=镀锡     2=U型端子   3=针式端子    9=指定

导线末端要求

说明: DS18B20所配保护管直径≥6mm,对于特殊功能产品用户指定。
