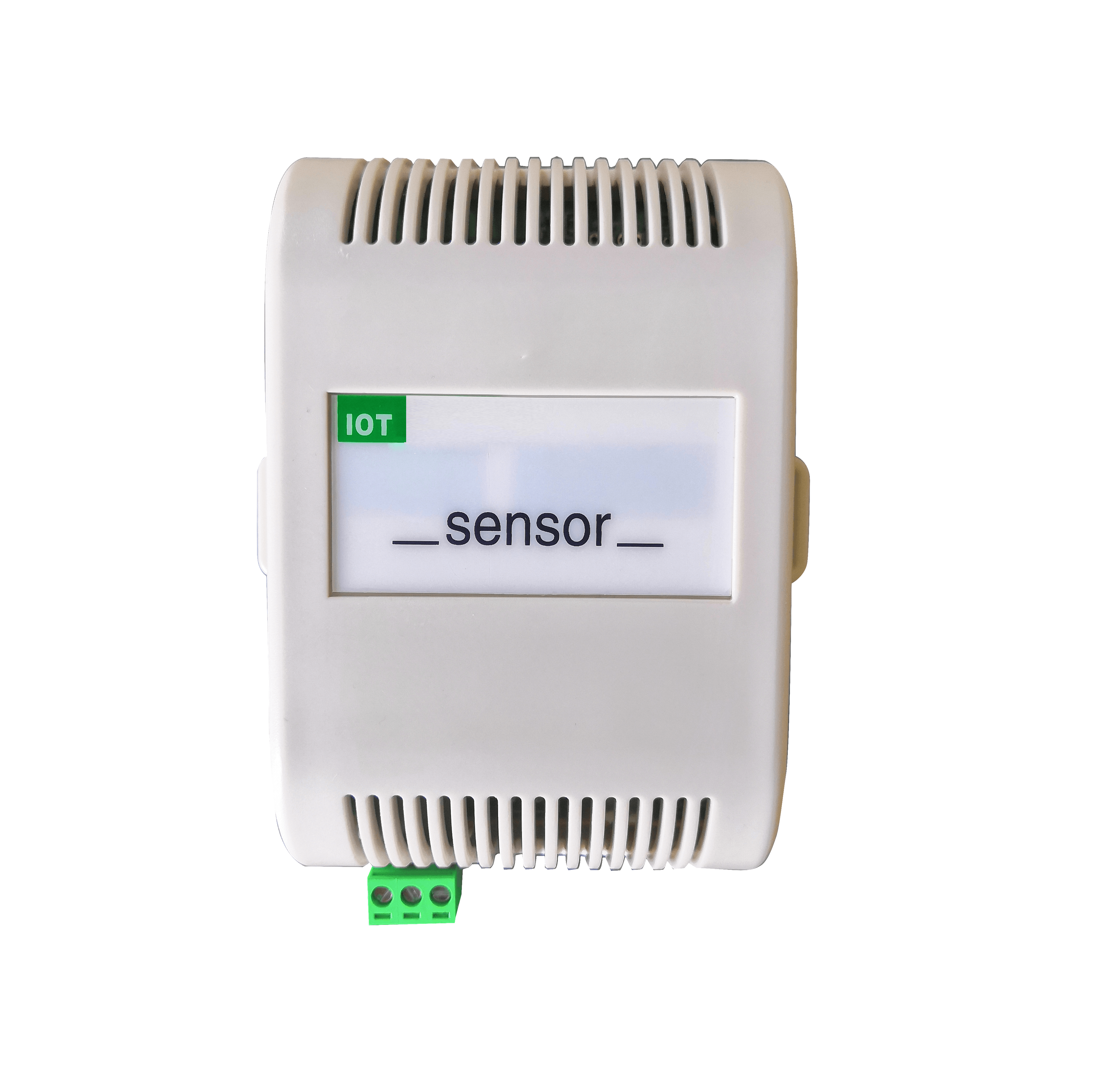

ZG200JB 壁挂式绝对湿度变送器
联系我们：199-7669-5593
说出您的需求，扫码加微信
产品概述
ZG200J系列绝对湿度变送器分为ZG200JB壁挂式和ZG200JC螺纹固定式两种类型。产品结合当前先进的硬件电路,配合智能化的软件设计,变送器可进行宽范围的绝对湿度测量,是目前较理想的绝对湿度测量产品。
ZG200J系列变送器选用已获得客户广泛认可的直流电压、电流或RS232/RS485数字信号输出形式,可以直接配接系列二次仪表/采集卡计算机串口。
应用领域
当前露点测试仪已在工业、农业、科研、气象、电力SF6高压电器设备，发电机组氢气制冷等行业发挥着重要作用。
产品特点
本产品具有以下显著优点：稳定性好、可靠性高、精确度高、线性一致性以及重复性好、使用寿命长、测量范围宽等特点。

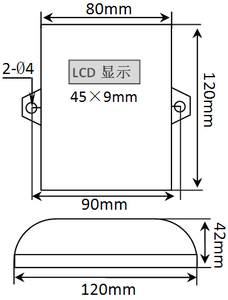

产品外形结构图
B型壁挂式：120×80x42，规格见下图 | ||
 |  | |
参数 | 说明 |
工作电源 | DC24V±10% 或DC12V±10% |
信号输出① | 三线制4-20mA 0-5V 0-10V |
通讯接口 | RS232 接口 RS485 接口 |
测量范围 | 0-200g/m3 |
适用环境 | -40-70℃ 0-100%RH |
测量准确度 | ±0.5 g/m3 （@20℃、20-90%RH） |
分辨率 | 0.1 g/m3 |
稳定性 | 常温常湿状态下：三年以内测量漂移不大于0.5 g/m3 |
负载能力 | 电流信号<500欧；电压信号：>1000欧 |
信号传输距离 | 电流信号可远距离传输 |
安装形式 | JCJ200JB壁挂安装； |
JCJ200JC螺纹固定安装 螺纹接口：M22×1.5mm 有效插深：20 mm或88mm(不含螺纹部分) 探头外径：16 mm |
数字通讯说明
ZG200J通过标准的RS232或RS422/485通讯口，可直接接计算机通讯：
通讯协议（标准MODBUS-RTU通讯协议）：
采用标准MODBUS通讯协议，在使用组态软件时，须选用的设备为MODICON(莫迪康)的PLC，MODBUS-RTU地址型。数据为整型16位。
支持MODBUS协议03H、04H、06H指令（03H、06H读写参数，04H读测量值)，
参数寄存器地址：
参 数 | 设定范围 | 出厂默认值 | 通讯指令 | 寄存器地址 |
温度测量值 | / | / | 04H | 00H |
湿度测量值 | / | / | 04H | 01H |
绝对湿度值 | / | / | 04H | 03H |
本机地址 | 0-255 | 1 | 03H，06H | 00H |
通讯波特率 | 300-19200 | 9600 | 03H，06H | 01H |
温度平移修正 | -99.9-100.0 | 0.0 | 03H，06H | 02H |
湿度平移修正 | -99.9-100.0 | 0.0 | 03H，06H | 03H |
例1：读取温度测量值（测量值=1000）
发送数据为:01 04 00 00 00 01 31 CA
其中，01是本机地址，04是通讯指令，00 00是寄存器起始地
址，00 01表示读一个数，31 CA 是校验码。
返回数据为:01 04 02 03 E8 B9 8E(其中03 E8对应测量值)
其中，01是本机地址，04是通讯指令，02为返回数据即测量值字节数，B9 83是检验码。
例2：读参数本机地址值（本机地址=1）
发送数据为:01 03 00 00 00 01 84 0A
其中，01是本机地址，03是通讯指令，00 00是寄存器起始地址，00 01表示读一个数，84 0A 是校验码。
返回数据为:01 03 02 00 01 79 84
其中，01是本机地址，03是通讯指令，02为返回数据即本机地址
值字节数，79 84是检验码。
例3：写参数本机地址值（本机地址=1，写入值为2）
发送数据为: 01 06 00 00 00 02 08 0B
其中，01时本机地址，06是通讯指令，
00 00是寄存器地址，00 02表示参数值，
08 0B 是校验码。
返回数据与发送数据一致。

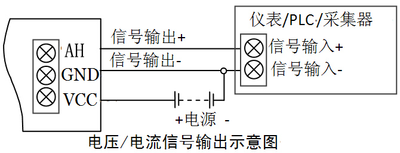

接线示意图
ZG200JB口口口绝对湿度变送器 （壁挂式） | ||
口 | 1=电压0-5V信号输出 | |
2=电压0-10V信号输出 | ||
3=电流4-20mA输出 | ||
4=RS232通讯输出 | ||
5=RS485通讯输出 | ||
6=客户定制 | ||
口 | 供电电源1=12VDC 2=24VDC 6=用户指定 | |
口 | JCJ200JC探头长度 2=20mm(默认) 8=88mm | |
当输出信号为4-20mA或0-10V时，工作电源为DC24V±10%； 当输出信号为0-5V时，工作电源为DC12V±10%。 当输出数字信号时，DC12V±10%或 DC24V±10%均可 | ||
