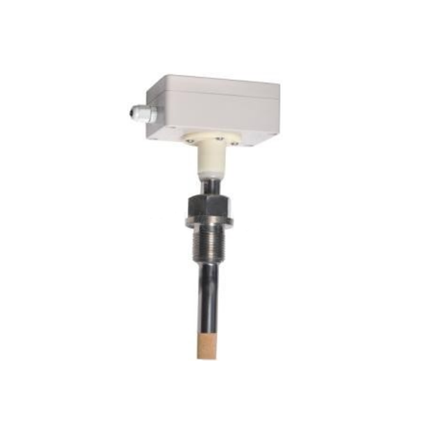

ZG100C 风道式温湿度变送器

ZG100C风道式温湿度变送器采用湿敏电阻元件，温度部分采用进口铂电阻Pt100或Pt1000作为感温元件。根据需要可采用螺纹固定安装、活动法兰固定、直插式无固定安装

联系我们：199-7669-5593

产品概述

ZG100C风道式温湿度变送器采用湿敏电阻元件，温度部分采用进口铂电阻Pt100或Pt1000作为感温元件。根据需要可采用螺纹固定安装、活动法兰固定、直插式无固定安装。

ZG100C系列变送器选用已获得客户广泛认可的直流电压或电流输出形式,可以直接配接二次仪表或采集卡。

应用领域

广泛用于暖通空调、烟气管道、中央空调进出口、烘干箱、电控柜、恒温恒湿箱、环境监测设备等配套使用。

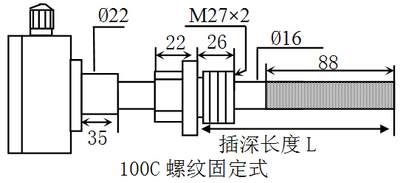

产品外形结构图

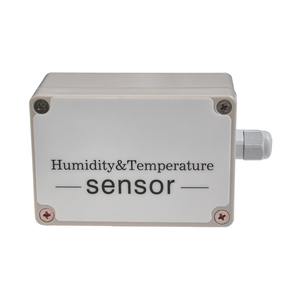

ZG100C 变送器俯视图

工作电源：	12VDC±10% 12VAC±10% 24VDC±10% 24VAC±10% 其它电源（注明）
变送器耗电参考：
电流信号：	24V/45mA
电压信号：	（0～5）V：12V/35mA （0～10）V：24V/35mA
工作环境	湿度：（5～95）%RH 无凝露温度：（-40～80）℃
变送器材料：	ABS塑料防水外壳
变送器尺寸：	100×68×50mm
颜色：	乳白色
重量：	不小于200g
安装：	风道式（JCJ100C为螺纹固定安装、）
温度参数
温度传感器：	湿敏电阻
温度测量范围：	（0～50）℃、（0～80）℃、（-20～60）℃、（-40～80）℃
准确度：	优于±0.5℃(0～50℃)
湿度传感器：	湿敏电阻
工作温度：	（-40～80）℃ 反应时间（ta）：典型值＜5s
长期稳定性：	典型值0.5%RH/年
探头保护：	金属粉末冶金烧结过滤器，即能保护传感器，又具有透气除尘作用，方便测量。
有效测量范围：	（10～95）% RH
信号对应输出范围：	（0～100）% RH
测量准确度	±3% RH（20～90%RH,20℃，无凝露） ±2% RH（20～90%RH,20℃，无凝露）
输出信号
电压信号：	1、（0～5）VDC 2、（0～10）VDC 3、（0～1）VDC
电流信号：	4、三线制（4～20）mA 5、（0～10）mA 6、（0～20）mA 7、两线制（4～20）mA
测量稳定性：	通常状态下，湿度漂移不大于1%RH
负载能力：	电压型：≥1KΩ 电流型：（0～500）Ω

选型说明：（如测量现场存在压力，选型时请注明压力大小）

1、含螺纹最短插入长度为130mm,最长插入长度可达数米，用于测量烟气管道、烧制砖、陶瓷等的窑炉内的温湿度。

2、选型举例：如选用二线制电流输出，量程为（0～80）℃，湿度精度为±3%RH，插入长度L=200mm的温湿度变送器。

选型号：ZG100CS7T2H1L2

3、可作单温度变送器和单湿度变送器使用。

单温度变送器型号：ZG100CS口T口L口

单湿度变送器型号：ZG100CS口H口L口

4、所选产品不在列表之列，如量程（0～60）℃，插入长度180mm,湿度准确度为3%RH，(0～5)VDC输出M27×2螺纹固定

选型为：ZG100CS1T9H1L4 T9=（0～60℃），L4=180mm
