ZG200Y 高温型测湿装置
联系我们：199-7669-5593
说出您的需求，扫码加微信
产品概述
ZG200Y高温测湿装置是针对在高温环境下测量湿度的一种专用装置。常规的湿度传感器一般在80℃之内测量湿度，而本装置所配传感器可在150-600℃范围内测量湿度，设备是采用循环降温的方式即将被测环境内的湿度气体通过密闭式的管道将被测气体导出降温后再测湿度。一般情况下，可将600℃的气体通过降温降至150℃以内，通过离心式微风机对被测环境进行气体采样。取样时所导出的气体很少，一般不会对箱体内或炉、窑内的环境造成影响，本产品在气体取样时，如果导出的气体对被测环境无影响的话，可将气体直接排出，无需再将气体循环回被测环境；如果是特殊气体时可通过出气口将气体循环送回被测环境。
取样所需要的导通管道，如果是在温度较高环境（400~600℃），可用不锈钢管或铁管，在100~400℃范围内，可用高温铝塑管，此时插入箱体内的管**使用不锈钢管、箱体或炉外的管可用铝塑管，在取样抽气体时，一般管长应2-3米。
应用领域
纺织印染行业，高温干燥、定型、物料高温烘干等行业。
产品特点
高温测湿专用，设计合理，性能稳定，测量范围宽，使用寿命长，应用领域广泛，特殊应用可订制

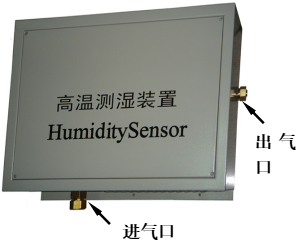

产品外形结构图
技术参数：
变送器工作电源： | 12VDC±10% 12VAC±10% 电源要求：12V/35mA 24VDC±10% 24VAC±10% 电源要求：24V/45mA |
| 风机工作电源： | 220VAC±10% |
| 功率： | 50W |
| 整机工作环境 | |
| 湿度： | （5～90）%RH 无凝露 |
| 温度 | （-40～80）℃ |
| 整机材质 | 喷塑冷轧钢 |
外形尺寸 | 440×340×140mm |
颜色： | 银灰色 |
重量： | 8kg |
安装： | 螺钉固定 |
温度参数 | |
温度传感器： | 铂电阻Pt100 |
温度测量范围： | （0～200）℃温度补偿 |
湿度传感器： | 高温型湿敏电阻 |
反应时间（ta）： | 典型值＜5s |
长期稳定性： | 典型值0.5%RH/年 |
有效测量范围： | （10～95）% RH（不凝露） |
信号输出对应范围： | （0～100）% RH |
测量准确度 | ±3% RH（20～90%RH,20℃，无凝露） |
输出信号 | |
电压信号： | 1、（0～5）VDC 2、（0～10）VDC 3、（0～1）VDC |
电流信号： | 4、（4～20）mA（三线制）5、（0～10）mA 6、（0～20）mA7、（4～20）mA（两线制） |
| 测量稳定性： | |
| 湿度测量： | 通常状态下，漂移不大于1%RH |
| 负载能力： | |
电压型： | ≥1KΩ |
电流型： | （0～500）Ω |
产品选型：
ZG200YS口T口口 高温测湿装置 | ||
ZG200Y | 高温测湿装置 | |
S口 | 输出信号 | |
1=(0～5)VDC 2=(0～10)VDC 3=(0～1)VDC 4=三线制(4～20)mA | ||
5=(0～20)mA 6=(0～10)mA 7=二线制(4～20)mA 9=用户指定 R2=RS232接口 R4=RS485接口 | ||
T口 | 被测气体温度（产品生产时作为参考） | |
2=（0-200）℃ 2=（0-300）℃ 4=（0-400）℃ 5=（0-500）℃ 6=（0-600）℃ 9=用户指定 | ||
N | 无温度信号输出 | |
Y | 有温度信号输出 | |
