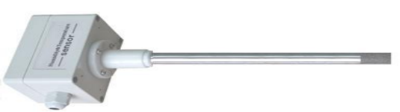

ZG100B 风管温湿度变送器
该系列变送器为风道安装式，湿度变送器采用固态聚合物结构的电阻元件，温度部分采用进口铂电阻Pt100作为感温元件。产品采用科学、合理的电路设计，ZG100B 系列变送器采用已获得客户认可的直流电压、电流形式
联系我们：199-7669-5593
说出您的需求，扫码加微信
产品概述
该系列变送器为风道安装式，湿度变送器采用固态聚合物结构的电阻元件，温度部分采用进口铂电阻Pt100作为感温元件。产品采用科学、合理的电路设计，ZG100系列变送器采用已获得客户认可的直流电压、电流形式，可以同九纯健科技的ZG300A、ZG300B、ZG600A、ZG600B等仪表配合使用。
应用场合
工业现场测量、办公室、超市、档案室、生产车间、仓库、机房、工地等测量的场合。
产品结构图
ZG100C
ZG100D
ZG100E
| 工作电源： | 12VDC±10% 12VAC±10% 24VDC±10% 24VAC±10% 其它工作电源（注明） |
| 变送器耗电参考： | 电流信号：24V/45mA （0～5）VDC：12V/35mA （0～10）VDC：24V/35mA |
| 工作环境 | |
| 湿 度： | 5～95）%RH 无凝露 |
| 温 度： | （-20～60）℃ |
| 变送器材料： | ABS塑料（防水设计） |
| 尺 寸： | 100×68×50mm |
| 颜 色： | 乳白色 |
| 重 量： | 不小于200g |
| 安 装： | 管道式（JCJ100BC为螺纹固定安装、JCJ100BD为直插式无固定安装、JCJ100BE为活动法兰固定安装） |
| 温度范围： | （0～50）℃、（0～60）℃、（-20～60）℃、其它指定 |
| 准确度： | 优于±0.5℃(0～50℃) |
| 湿度传感器： | 进口元件 |
| 工作温度： | （-20～60）℃ 反应时间（ta）：典型值＜5s |
| 长期稳定性： | 典型值0.5%RH/年 |
| 探头保护： | 金属粉末冶金烧结过滤器，即能保护传感器，又具有透气除尘作用，方便测量。 |
| 有效测量范围： | （10～95）% RH |
| 信号输出对应范围： | （0～100）% RH |
| 测量准确度 | ±3% RH（20～90%RH,20℃，无凝露） ±2% RH（20～90%RH,20℃，无凝露） |
| 输出信号 | |
| 电压信号： | 1、（0～5）VDC 2、（0～10）VDC 3、（0～1）VDC |
| 电流信号： | 4、（4～20）mA（三线制） 5、（0～10）mA 6、（0～20）mA 7、（4～20）mA（两线制） |
| 湿度稳定性： | 通常状态下，漂移不大于1%RH |
| 负载能力： | 电压型：≥1KΩ 电流型：（0～500）Ω |
