ZG100X 智能水浸变送器
联系我们：199-7669-5593
说出您的需求，扫码加微信
一、用途

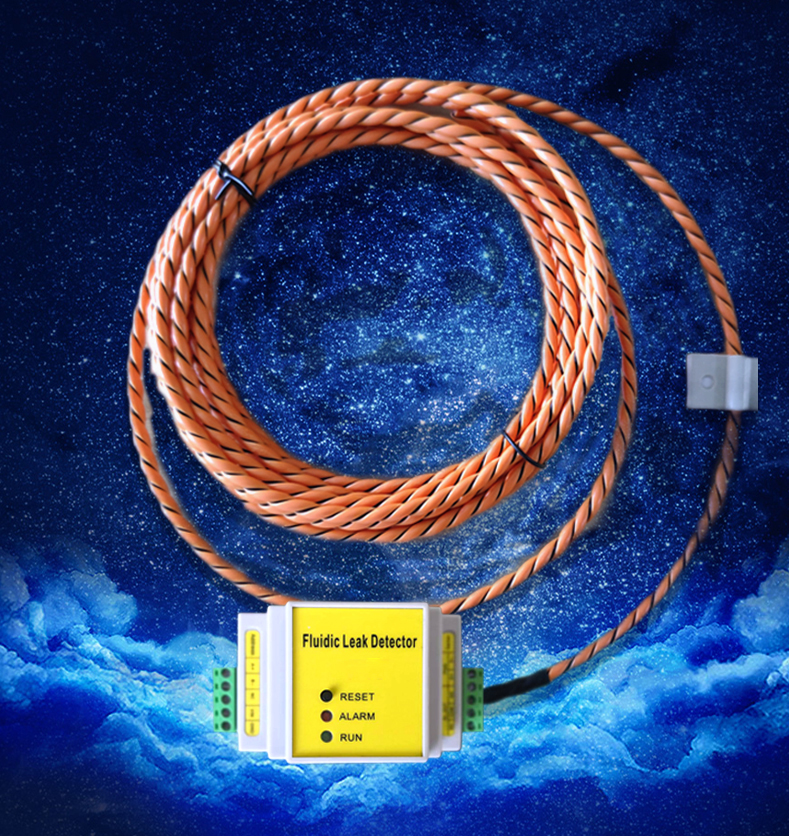

水浸变送器是一款不带显示的、通过 RS485 通讯方式实时获取当前漏液状态的水浸变送器。内含一路不定位漏水绳状态采集电路，一路 RS485 输出电路及一路继电器输出电路；同时包含一个 双 色 LED 状态指示灯及一路复位按钮。
广泛应用于机房、厂房车间、图书档案管理、实验室以及其他需要漏液检测的地方。
二、技术指标
工作电源 | 12VDC þ |
24VDC ¨ | |
9VDC ¨ | |
测量范围 | 0-500米 |
工作精度 | 一路不定位漏水绳状态采集，灵敏度可调。 |
链接 | RS485:2线 最大通讯距离，1200米，端子直接连接继电器输出：常开或常闭。 |
通讯协议 | MODBUS RTU |
通讯地址 | 1-255，通过485报文设置 |
波特率 | 1200-115200bps |
传输速率 | 1200-115200bps |
工作环境 | -20℃至 70℃相对湿度为 5%至 95% |

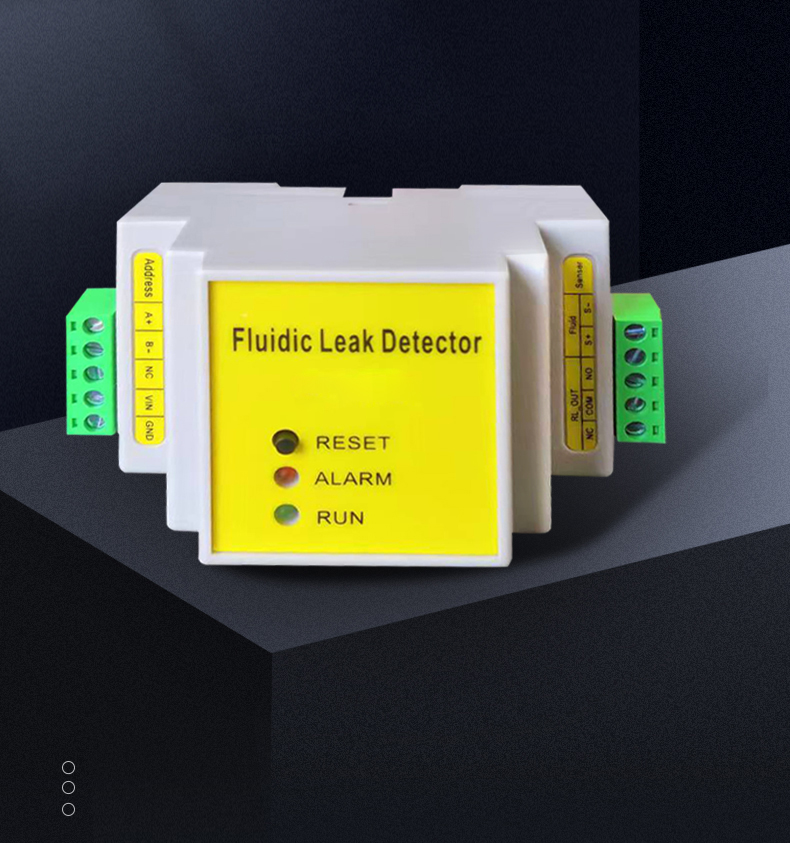

状态指示 | 一个双色led 指示灯及一路静音复位按钮 |
底座链接端子 | VCC 电源正 GND 电源负 RS485A RS+ RS485A RS- L1、L2 漏水绳 NC 继电器输出常闭端 COM 继电器输出公共端 NO 继电器输出常开端 |
安装方式 | 导轨安装 |
LED指示 | 绿色：系统运行 红色：系统报警 |
复位按钮 | 1、在报警状态，下长按按键1s，设备关闭报警声音，同时告警状态红色指示灯变为闪烁，长按5秒继电器回复。 2、在供电状态下，长按20s听到滴的一声，系统复位波特率与站号和n初始值，并自动重启 |
外壳 | ABS白色 |
二、通讯协议
1、概述
水浸变送器通信协议采用标准MODBUS-RTU协议,本协议规定了应用系统中主机与水浸变送器之间在应用层的通信协议。
2、通讯接口特性
接口类型：异步串行RS485通讯口。
通信波特率为：1200~115200bps可选，出厂默认为 9600bps。
数据传输格式：N,8,1
3、MODBURTU通信协议详述
①、命令格式
主机发送命令
地址码 | 功能码 | 数据起始地址高位 | 数据起始地址低位 | 数据个数高位 | 数据个数低位 | CRC16 |
1字节 | 1字节 | 1字节 | 1字节 | 1字节 | 1字节 | 2字节 |
返回信息
地址 | 功能码 | 字节长度 | 数据1 | 数据2 | ... | CRC16校验 |
1字节 | 1字节 | 1字节 | 1字节 | 1字节 | 2字节 |
②、功能码描述
04H功能码：读泄露状态
功能代码 | 数据起始地址 | 数据个数 | 内容说明 |
04H | 0000H | 1 | 读当前泄露状态：0表示正常，1表示泄露告警 |
06H功能码：设置串口参数
功能代码 | 数据起始地址 | 数据个数 | 内容说明 |
06H | 0000H | 1 | 设置RS485地址 |
0001H |
1 | 设置RS485波特率值，波特率各值含义： 0—1200bps 1—2400bps 2—4800bps 3—9600bps 4—14400bps 5—19200bps 6—38400bps 7—57600bps 8—115200bps |
