ZG100TTM 贴片式温度传感器

ZG100TTM 贴片式温度传感器主要用于测量物体表面的温度，贴片式温度传感器通过螺钉或其它固定方式将传感器贴在物体表面，实现较理想的测温效果。此款温度传感器通过配合不同类型的热电阻、热电偶可以测量各种范围的温度

联系我们：199-7669-5593

产品概述

ZG100TTM 贴片式温度传感器主要用于测量物体表面的温度，贴片式温度传感器通过螺钉或其它固定方式将传感器贴在物体表面，实现较理想的测温效果。此款温度传感器通过配合不同类型的热电阻、热电偶可以测量各种范围的温度。

功能特点

1、全量程模拟量输出线性好。

2、宽量程精度高、稳定性好，年漂移量很小。

3、一致性好、使用寿命长。

4、响应速度快、温度系数小。

5、互换性好，变送器可以互换。

6、长期过饱和下脱湿快。

7、实用方便，性价比高。

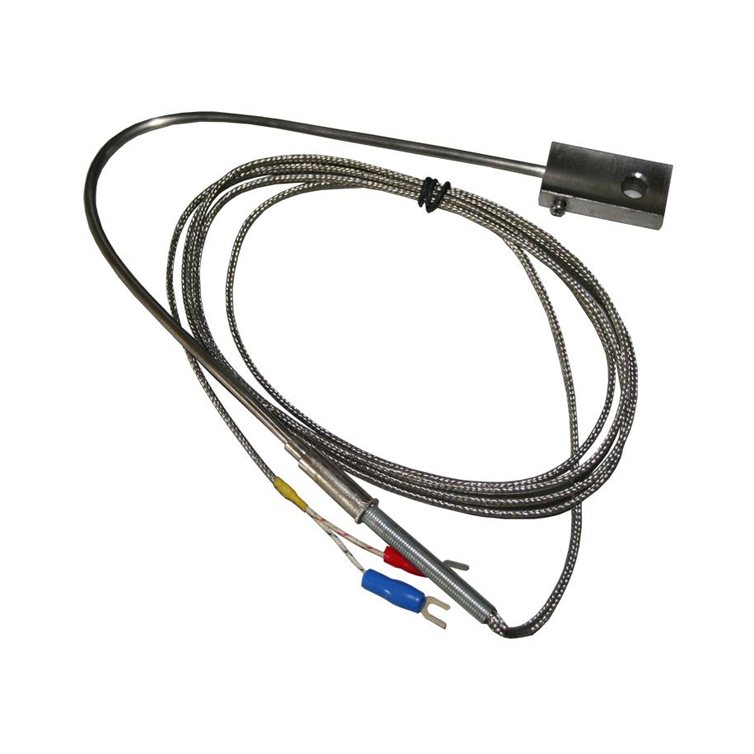

产品外形结构

产品型号	产品外形图（整图）	贴片部分外形图
ZG100TTM		贴片长度（L）=40mm 贴片宽度（W）=20mm 贴片厚度（D）=10mm 贴片固定孔直径=8 mm 探头直径D=6 mm

备注说明	1、对于测量高于250℃时，热电阻信号（Pt100、 Pt1000等）输出，保护管直径D≥10mm 贴片厚度=12mm 2、对于测量高于600℃的热电偶信号（K、E等），保护管直径 D=8mm 贴片厚度=12mm 3、对于特殊的测温要求，可以定制贴片传感器的外形尺寸及固定孔和传感器的直径等参数

贴片式温度传感器选型
ZG100TTM			备注说明
	口	P0=Pt100 P1= Pt1000 P5=Pt500 K=K偶 9=指定	传感器类型
	T口	1=-50～250 2=-50～400 3=-50～500 4=-50～600 5=-50～800 9=指定	温度范围(℃)
	口	A=A级 B=B级对于热电偶默为II级	传感器精度
	C口	1=SUS321(默认) 4=SUS304	贴片材质
	1	长度（L）=40宽度（W）=20厚度（D）=10 固定孔直径=8 保护管直径D=6	贴片外形尺寸默认规格1、2 用户指定
	2	长度（L）=40 宽度（W）=20 厚度（D）=12 固定孔直径=8 保护管直径D=8
	3	长度（L）= 宽度（W）= 厚度（D）= 固定孔直径= 保护管直径D=
	I口	1=50mm 2=100 3=150mm 4=200 5=300 6=500 7=1000 9=指定	保护管长度
	L口	1=100 2=200 3=300 5=500 10=1000 30=3000 50=5000 9=指定	引线长度(mm)
	X口	2=二线制（热电偶为两线） 3=三线制 4=四线制	引出线采用线制
	口	1=聚氯乙烯PVC（-20～80℃）分有屏蔽层和无屏蔽层两种 2=硅橡胶（-60～150℃）无屏蔽层 3=四氟绕包（-50～250℃）有屏蔽层 4=云母绕包（-80～500℃）无屏蔽层 5=热电偶专用配线 9=指定	引线材质
	口	0=无屏蔽层（默认） 1=有屏蔽层	是否配屏蔽层
	口	0=无 1=镀锡 2=U型端子 3=针式端子 9=指定	导线末端要求
	Q口	0=无 9=指定	特殊要求
选型注意事项选热电阻输出时，温度250℃以上时，保护管直径≥10mm，测温范围高于400℃，建议选用热电偶
